液体压力当实际可行时，流量计应检验流体在整个工作压力范围内压力变化对输出信号的影响，最大的影响用输出量程的百分数表示。   5.3 外部影响 5.3.1供电电源畸变
5.3.1.1主电源变化
调节供电电源下列数值，负载阻抗按5.1规定时，应测量范围下限值和量程的变化。
a)电压：
1）公称值；
2）参比值加上它的10％，若低于本规定，按制造厂限定；
3)参比值减去它的15％,若低于本规定，按制造厂限定。
b)频率：
1）公称值：
2）参比值加上它的2％、参比值减去它的10％，若窄于此范围，按制造厂限定。
在低电压/低频率情况下，应进行一项检查，以证实当输入接近范围上限值时，输出未送到低于其范围上限值的极限值。影响应以输出量程的百分数表示。
5.3.1.2供电电源短时中断
本试验目的是测定流量计从规定的正常电源切换到备用电源时的性能。试验时流量在量程的50％保持不变。
直流供电电源应中断5ms、20ms、100ms、200ms和500ms；交流供电电源应过交越点上中断1个周期，10个周期和25个周期。
应记录下列数值：
a)输出的最大瞬时正、负变化：
b）电源重新接通后，恢复到稳态输出值99％时所需的时间；
c)输出的任何永久变化。
为了得到较好的不确定度估计量，试验必须重复十次，两次试验之间的时间间隔至少等于十倍的中断时间。
5.3.1.3供电电源畸变
应把5％失真的具有可变相位的三次谐波叠加在供电电压上。应测定流量信号的最大变化并用量程的百分数表示。
5.3.2电干扰
在进行本条文内所规定的所有试验期间，流量应保持在量程的50％不变。
5.3.2.1供电电源瞬时过压
应把尖峰电压叠加在供电电源上。尖峰电压能量应为0.1J，尖峰幅值应为供电电源电压有效值的100％、200％和500％。尖峰电压可由电容器放电产生或由任何能发生等效波形的设备产生。
供电电源线路应用适当的抑制滤波器保护，它至少包括一个能承载电流的500 的轭流线圈。
对每种幅值，应施加与主电源电压峰值同相的两个脉冲，或者施加对主电源而言随机相位的至少10个脉冲，应记录呈现的仪表输出的任何瞬态或直流输出的变化。
5.3.2.2干扰电压影响

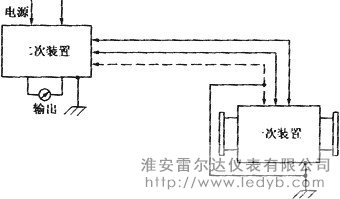

也许有必要调节二次装置使正、负变化都检测到。图12为典型的线路。
 图12 一般的试验线路

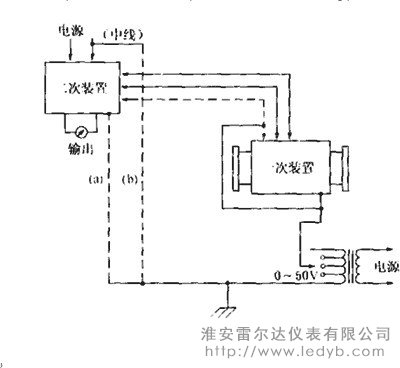

5.3.2.2.1共模——一次装置与二次装置接地之间交流电压的影响（人为地引入共模电压）（图13）
一次装置与二次装置地之间的电位差将在测量电极上产生共模电压。
这个电位差常常与电源同频率。下面的试验是用来测量与主电源频率相同的共模电压对电磁流量计性能的影响。
应在一次装置与二次装置的接地端子之间施加一个与电源频率相同的50V（有效值）交流电压。应进行两个系列的试验：一是干扰电压与主电源电压同相；一是干扰电压与主电源电压正交。
在这些试验期间必须保证一次装置和其内部的液体与大地绝缘。误差应用输出量程的百分数表示。
5.3.2.2.2地与主供电电源间交流电压的影响（高中线电压）（图13）
应在中线与一次装置的接地端子间施加与电源频率相同的可调节的0～5V（有效值）电位差。该过程同5.3.2.2.1所描述的过程相似。
