高频防腐雷达液位计原理：雷达物位计天线发射能力很低的极短的脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

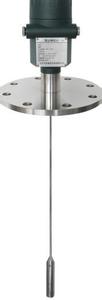

YPRD55高频防腐雷达液位计主要应用于液体测量，频率26GHZ,最大量程20米。因其发射天线完全被四氟密封，所以对强腐蚀环境测量有很好的效果。

LRDD55高频防腐雷达液位计简介:

应　　用：液体，特别适合强腐蚀性液体 ,各种酸、碱储罐等腐蚀性场合。在小罐体上安装使用时，较6G雷达物位计更小的波束角决定了通过加装适当的安装短管，从而获得更小的实际测量盲区。

最大量程：20m

测量精度：±5mm

过程温度：(-40～130) °C

过程压力：(-0.1～0.3)MPa

频率范围：26GHz

信号输出：(4～20)mA/HART/Modbus

电　　源：两线制 (DC24v)

                   四线制(DC24V)/(AC220v)

现场显示：标配

外    壳：标配

过程连接：螺纹/法兰（选配）

天线结构：棒状

天线材质：四氟

LRDD55高频防腐雷达液位计电气连接 :
1、供电电压

  (4-20)mA / HART（两线制）   电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。

  (4-20)mA / HART（四线制）   电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。

  标准型雷达物位计电流输出可采用接地形式输出。防爆型雷达物位计电流输出必须浮空输出。仪表及接她端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。

2、连接电缆的安装般介绍

  供电电缆了使用普通两芯电缆，电缆外径压为（5 ～9）mm，以确保电缆入口的密封。如果存在电磁干扰，建议使用屏蔽电缆。

  (4-20)mA / HART（两线制）   供电电缆可使用普通两芯电缆。

  (4-20)mA / HART（四线制）   供电电缆应使用带有专用地线的电缆线。

电缆的屏蔽和接线

   屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地端子，外壳上的外部接地端子必须接大地。

   如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如lnF / 1500V）接地，以起到隔直和旁路高频干扰信号的作用。
