高温导压式液位变送器_江苏雷尔达仪表（国际）有限公司

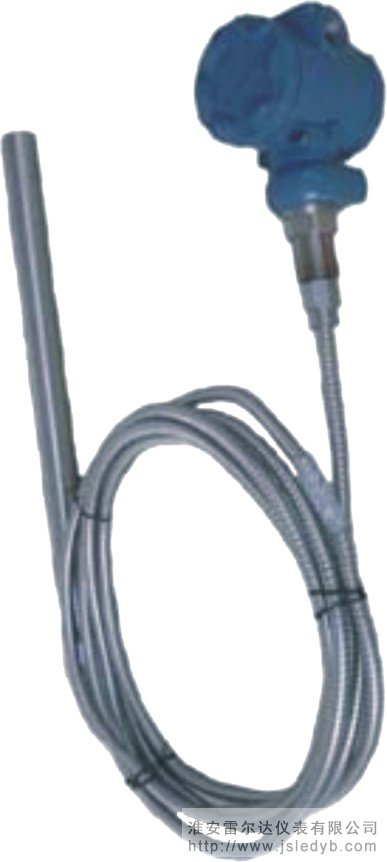

    高温导压式液位变送器由前端压力传导部分和压力感应及信号变送部分组成。压力传导部分由不锈钢套管及高温导压管组成，压力感应部分由隔离膜允油压力传感器和仪表专用集成放大电路组成。
    产品利用憋在不锈钢套管内的气体感应传递液体压力，并用允硅油的高温导压管把压力传递给压力感应元件，配上后端变送部分，输出与压力对应的标准信号。该产品专门为高温或强腐蚀性液体而特殊设计，有效地解决了高温液位测量困难的问题。
    该液位变送器可广泛应用于石油、化工、医药、食品、轻纺、水利、地质等领域，用于测量和控制高温液体、腐蚀性高温液体的压力。特别适合于高温中、小量程和强腐蚀性介质液位的测量和控制。

◆ 二、技术性能

量程范围	0～10、35 …1000KPa
过载压力	2倍满量程
测量介质	与316L不锈钢兼容的液体
输出信号	4～20mA 0～10mA 二线制
输出信号	1～5VDC 0～5VDC 三线制
供电电压	12～36VDC (标定值为+24VDC)
精确度	±0.3%F.S ±0.5%F.S
长期稳定性	≤±0.5%F.S/年
介质温度	－40～+150℃
响应时间	≤1ms
负载电阻	R=（U-12.5）/0.02-R_D 其中：U为电源电压，R_D为电缆内阻
寿命	＞1×10⁸压力循环（25℃）
膜片材料	316L不锈钢
壳体材料	1Cr18Ni9Ti
压力接口	M20×1.5或用户自定
电气链接	接线端子
防爆等级	ExiaIICT6
防护等级	IP67

◆ 三、产品特点

      ●设计独特，不锈钢套管感压，高温导压管传压
      ●特别适合于高温中小量程液体和强腐蚀性液体
      ●传感器精度高，稳定性好
      ●316L不锈钢隔离膜片结构
      ●零点、满量程输出现场可调
      ●本安防爆

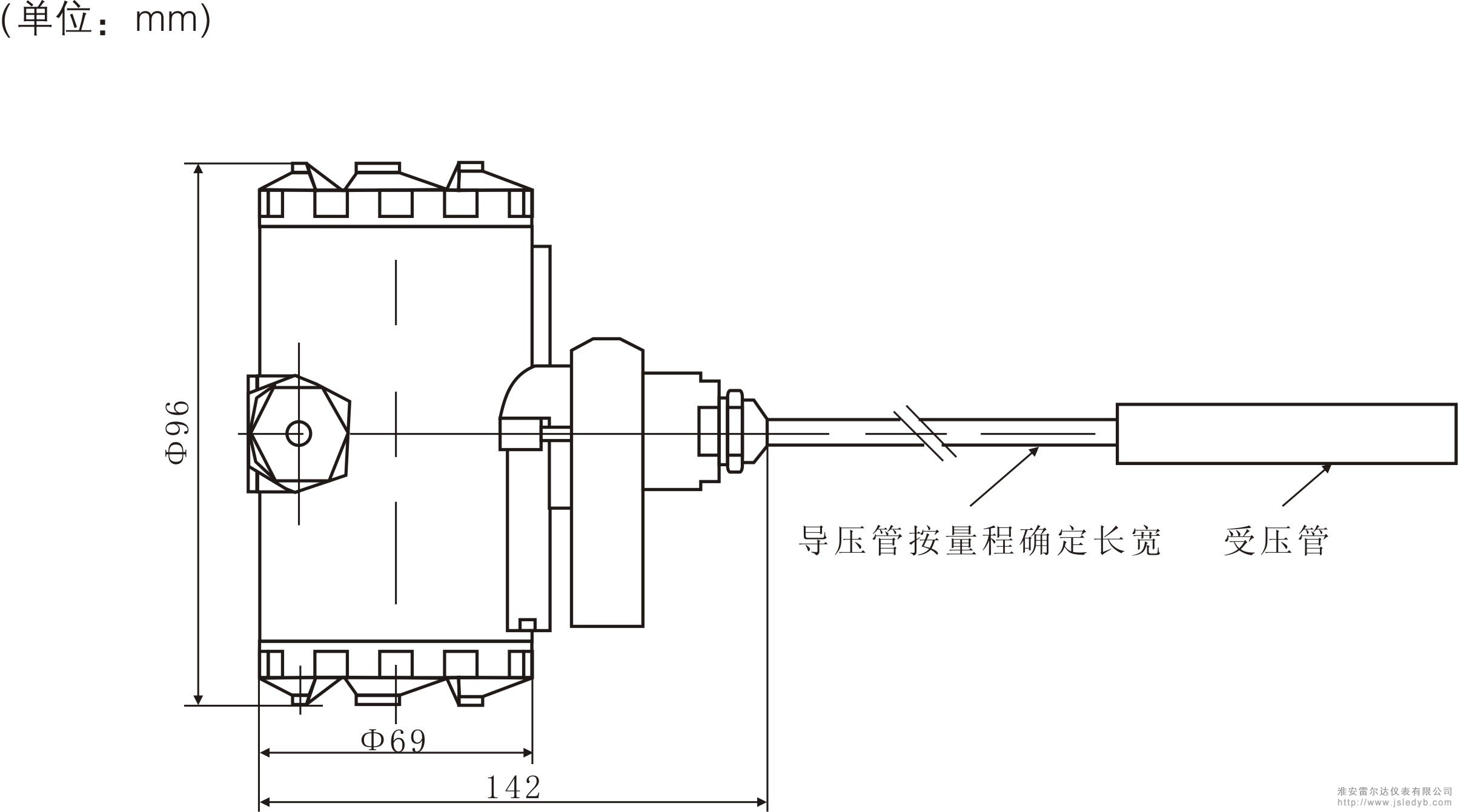

◆ 四、外型结构
