内藏式双文丘里管

品牌:雷尔达 单位: 上架日期:13-12-20 17:23 人气:
商品介绍


概述
    内藏式文丘里管主要是针对工业企业中大管径、低流速、大流量各类气体进行流量测量,具有独特的结构设计,并在国家大型重点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等行业大管径流体的控制与计量。
适用范围
    1、 公称直径:圆形管道:350mm≤DN≤4000mm
                  矩形管道:350mm×350mm≤DN≤4000mm×4000mm
    2、 介质温度:t≤450℃(大于450℃时,订货时请注明)
    3、 公称压力:PN≤6.4MPa
    4、 稳定度:±10Pa
    5、 精度等级:0.5级,1级,1.5级
主要特点
    1、 对流体产生的阻力小、能耗低。
    2、 差压大、精度高、测量范围宽。
    3、 稳定性好,有平滑的差压特性。
    4、 因其独特的结构,长期使用不易发生堵塞现象。
    5、 安装方便,便于维护。
    6、 要求的前直管段比标准节流装置短,约前1.5D,后0.5D
结构形式

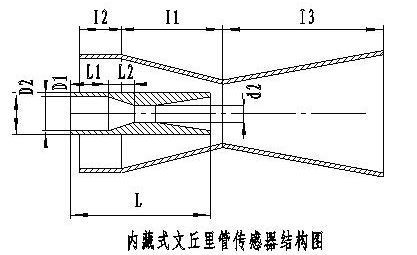

    1、 文丘里管道结构示意图见图

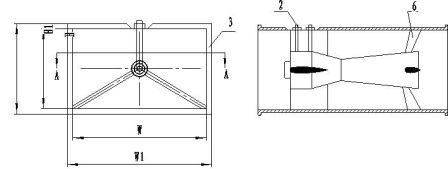

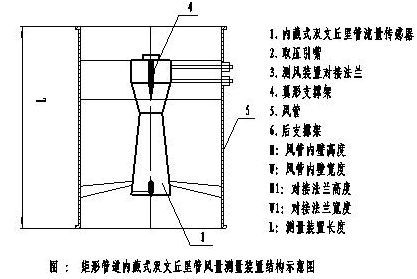

   2、 矩形管道内藏式文丘里管示意图见图:

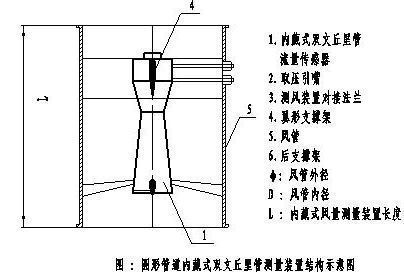

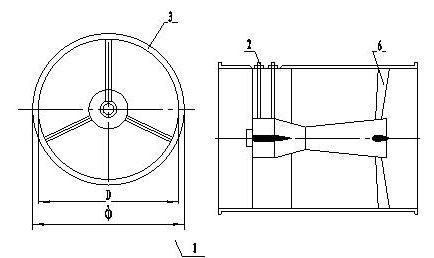

   3、 圆形管道内藏式文丘里管示意图见图:
